| 产地：山东 | 材质：HDPE | 货号：RY6157 |
| 规格：0.5-2.0mm | 厚度：0.5-2.0mm | 长宽：30-80m |
| 品牌：润业土工 | 延展率：500-700% | 用途：防渗,阻根,抗穿刺 |
| 是否跨境货源：否 | 偏差：2% | 密度：94 |
| 拉伸强度：10-40N | 撕破强度：56-225N | CBR穿刺强度：120-480N |

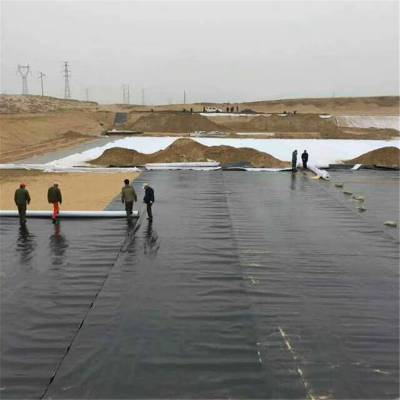

HDPE防渗土工膜的焊接：HDPE土工膜的焊接使用楔焊机，采用双轨热熔焊接，楔焊机无法焊接的部位，应采用挤出式热熔焊机，配以与原材料同质的焊条，形成堆焊的单焊缝。1.热锲焊机焊接工序分为：调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。2.接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应有泥沙、结露、潮湿等杂物，当有杂物时必须在焊接前清理干净。3.每天焊接开始时，通常应在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并在现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接#热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
土工膜的性能参数：1,厚度偏差-6%，2,拉伸断裂强度20N，3,断裂伸长率600%，4,直角撕裂***115N，5,抗穿刺强度240N，6,炭黑含量3%，HDPE土工膜的焊接法1,焊接的温度、速度和压力经过实验和检测后确定。2,当环境温度过高或过低时应该停止焊接。3,焊条与膜材料一致。4,每一片油田防渗膜都在铺设当天进行焊接。5,焊缝处位于上层防渗膜的边缘应打磨成45°的倾角，以提高焊缝的焊接质量。6,热熔焊接时,搭接宽度不少于15厘米。7,焊接处的厚度不得少于膜厚度的1.2倍。8,褶皱部分的边缘，剪去裂痕的皱纹以***平坦重叠#挤压焊接裂纹或皱纹切除部分时，其重叠应不小于10厘米。9,应避免十字搭接，采用丁字交错焊接形式。
